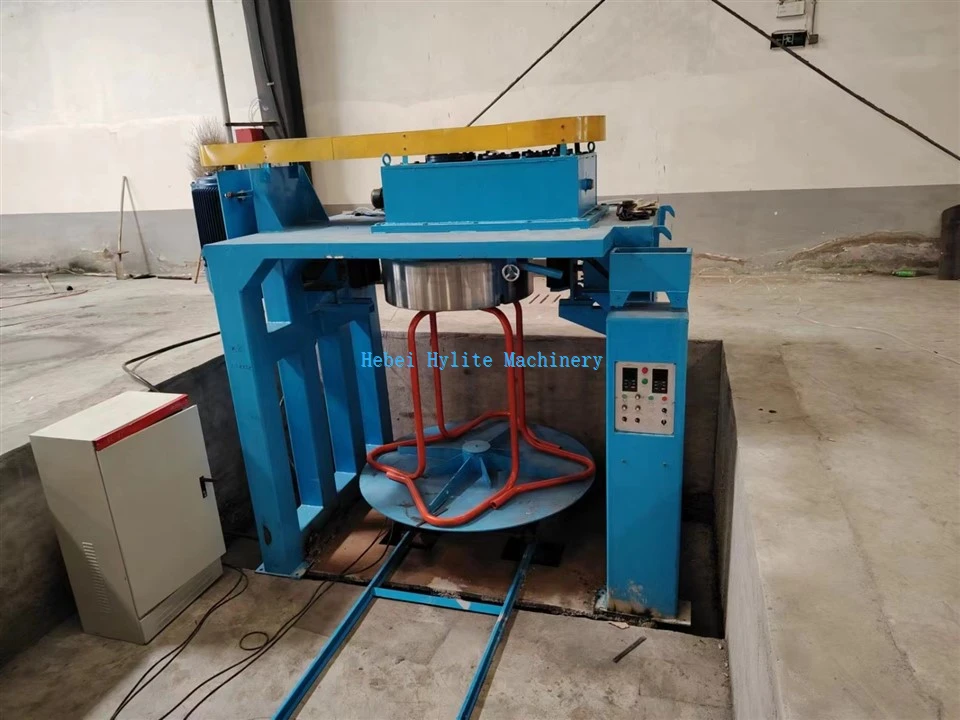

逆伸線機

逆伸線機

製品説明



倒立型伸線機は大容量かつ連続作業を考慮した設計です。伸線とワイヤコイリングプロセスで構成され、高、中、低炭素鋼線、異形線、ステンレス線、太い非鉄金属線の伸線に適しています。重くて大きなリコイラーを採用しており、ワイヤーの降ろしが簡単です。



倒立伸線機の原理：減速ボックスの出力軸に設置されたドラムをモーターで駆動し、プーリー、減速機を介して回転し、ワイヤーを引っ張って伸線が完了します。リダクションボックスの底部にリールを逆さまに置き、引き出されたワイヤーがリードローラーの中を通過します。引き出されたワイヤーはドロップフレームに直接回収できます。ドロップフレームがリールと同期して回転し、大巻取りを実現。

1) 逆伸線機 ホストマシン：ラックに取り付けられた巻取りブロックが減速機を介して回転します。 AC モーターと AC インバーターにより回転速度を制御し、無段階速度制御を実現します。

2) テイクアップカーにはフォールライン装置があり、ボトムガイドがカーの出入りを行います。

3) 電子制御システム: AC インバーター、コンタクター (スイッチ)、操作パネルなどで構成されます。このシステムは、非同期モーターの流れを制御するために AC 周波数コンバーターを採用しています。三相 AC モーター入力電源の周波数を変更することで、AC モーターに無段階速度調整を実現する周波数コンバーターがあり、優れた速度調整性能、範囲、保護機能、小型、軽量、シンプルな構造、簡単な設置とメンテナンスを備えています。 。

4) 空気圧システム: エアシリンダー、電磁弁、ガス源 3 個などで構成されます。電磁弁によりエアシリンダー上の加圧ローラーを制御し、ワイヤーを圧縮し、生産ラインからスムーズに送り出します。
